WMRV蝸輪蝸桿減速器

扭矩較大 工作平穩 實用可靠

WMRV系列減速器有020-030-040-050-063-075-090-105-110- 130-150等多種規格,WMRV、WMRV+WMRV、PC+WMRV、WRV、WMRL、 UDL+WMRV等多種系列。

WMRV使用場合

食品輕工、環保機械、礦山機械、電力機械、電子電路、輸送機械、建筑機械、醫療器械、水泥機械等需要傳動和減速的領域。

WMRV減速器優點：

1、構造精致、重量輕、強度優越。

2、體積小、有效提高散熱性能。

3、安裝空間緊湊，傳動扭矩大、承受過載能力高。

4、適合在惡劣環境下使用，運行平穩，低噪音，自鎖功能。

基本信息

下列的標題包含選擇減速器的原理以及正確使用它們的方法。具體的數值參照相應的章節

輸出扭矩

1.1 額定扭矩 M_n2[Nm]

扭矩作用于連續平穩運轉的減速器且在工作系數f_s=1的情況下測出的數值。

1.2 需求的扭矩 M_r2[Nm]

基于實際所需，數值等于或小于減速器的額定扭矩Mn2。

1.3 計算扭矩 M_c2[Nm]

在選擇減速器時有用。它要考慮實際需求的扭矩Mr2以及工作系數f_s，由以下關系式計算出：

功率

減速器安全運轉時的功率(kW)值，列于參數表中。它是在速度等于n₁且工作系數f_s=1的情況下得出的。

2.2 額定輸出功率P_n2[kW]

減速器的輸出功率值,可以用下面的公式計算:

效率

3.1 動態效率 [η_d]

動態效率和輸出功率 P₂ 以及輸入功率 P₁ 的關系：

3.2 靜態效率 [N₅]

在減速器剛啟動時的效率。雖然對連續傳動沒有實際的意義，但在選擇斷續傳動的減速器時卻十分重要。

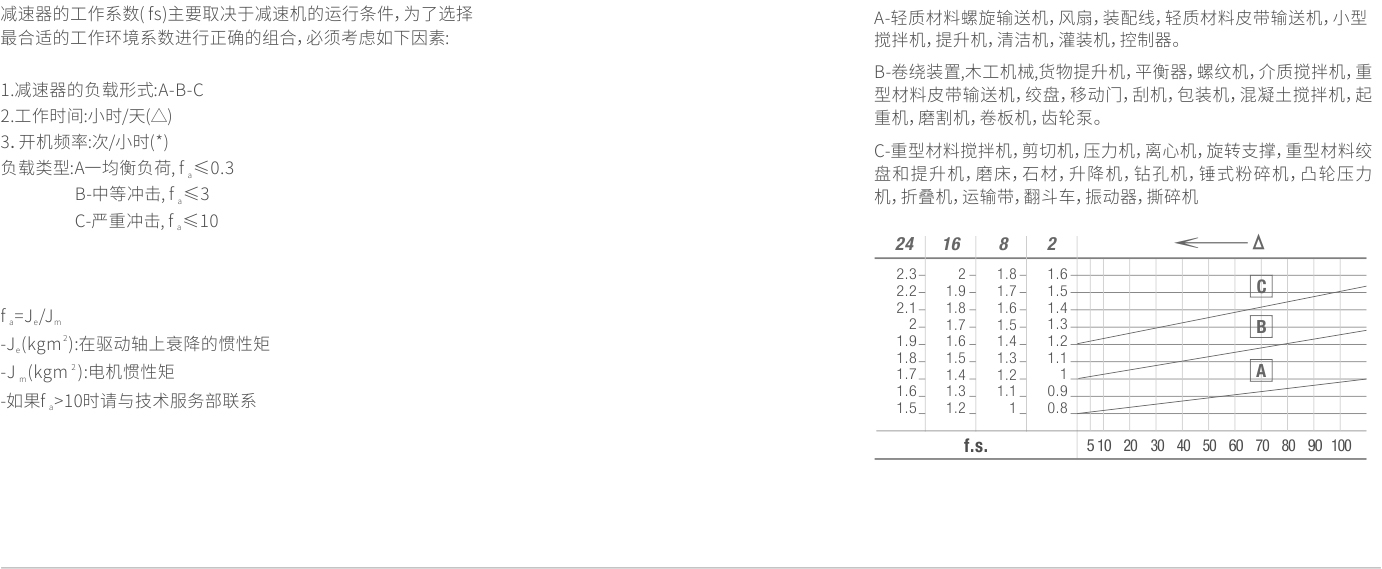

工作系數[f_s]

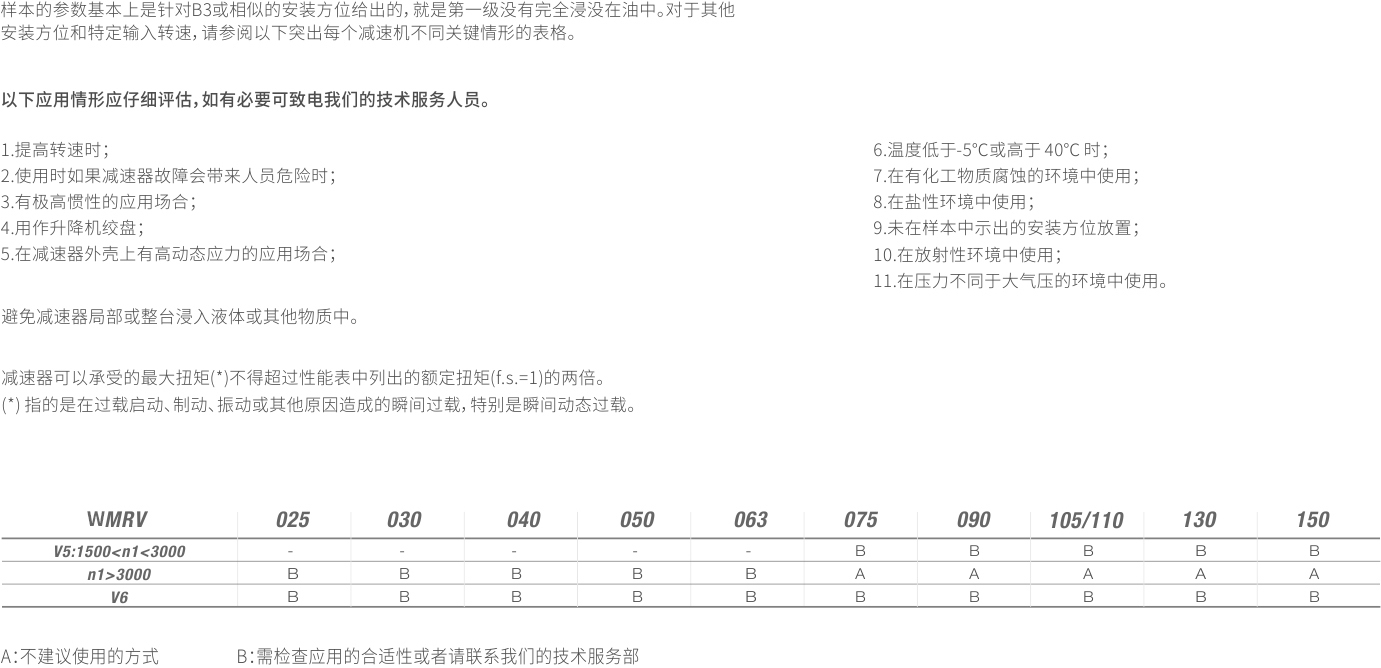

應用限制

安裝

安裝減速器必須注意以下幾點：

1.必須穩定地安裝在機器上，避免有任何松動。

2.在把減速器固定于機器上之前，檢查減速器輸出軸的正確的旋轉方向。

3.在長期的儲存情況下(4-6個月)，一旦油封沒有浸沒在減速器的潤滑油中，橡膠可能會粘住主軸甚至失去彈性，由于適當?shù)膹椥允怯头獗仨毜墓ぷ鳁l件，所以推薦更換油封。

4.安裝空心軸時，應采用專用力矩扳手。如果無該條件時，用戶可自行選用專用工具，但應確保軸向不受力，減速器可自動移動。

5.盡可能避免減速器在陽光下直照或暴露惡劣氣候下。

6.確保電機風扇邊的空氣有良好的通道，以求有足夠的冷卻。

7.當使用時的絕對溫度<-5℃或>40℃時，先與我們技術服務人員聯系。8.各種零件(滑輪、齒輪、聯軸器、軸等)必須安裝在實心或空心軸上，該用專用的螺紋孔或其它工具以確保正確安裝而不會損壞軸承或減速器外端的所有零件，并以潤滑油來潤滑接觸表面避免卡死或者氧化。

9.橡膠零件以及透氣孔上下不能粘有油漆。

10.當遇見配有油塞的減速器時，把運輸專用的塞子拆掉，再裝上排氣塞。

11.通過油視鏡檢查潤滑油油量是否足夠。

12.使用新減速器時，應該逐步加載負荷，不要立即提升到最大的負載。

13.如有任何在減速器旁的零件、物體或材料會因漏出的油而遭到損壞時，應安裝特殊的保護或遮擋。

電機與PAM法蘭之連接

當僅購買減速器時，必須按照以下建議與已有的電機來組合，以確保正常的使用。

1.參照相關標準來檢查電機的軸和法蘭在安裝時是否有過大的誤差。

2.仔細清潔軸、連軸器和法蘭表面，擦除污垢和灰塵。

3.小心安裝軸，保證軸和軸孔的配合，避免力度過大而導致?lián)p壞.必要時使用專用工具來進行。4.去除毛刺，電機鍵槽的位置和偏差要在規定的范圍之內。

5.用潤滑油來潤滑接觸表面避免卡死或氧化。

無級變速器的使用和保養

當僅購買減速器時，必須按照以下建議與已有的電機來組合，以確保正常的使用。

1.機械無級變速器不宜用于可能超負載或堵轉使用場合。

2.調整應在運轉中進行，嚴禁停車時轉動調整手輪。

3.操作盒下的兩端調整限位螺釘已調整好，請勿再動。

4.本機不宜工作在高于40°C的環境中，溫升不得高于50°C。5.出廠前已加足潤滑油，首次使用1000小時后應更換潤滑油，以后每5000小時換一次油。

6.變速器內潤滑油應保持在油標三分之二高度，用戶應經常檢查油位高度。嚴禁在潤滑不良的情況下使用。

7.操作盒上的透氣螺母出廠時為防止搬運中漏油已旋緊，運轉時須松開，禁止未松開使用。

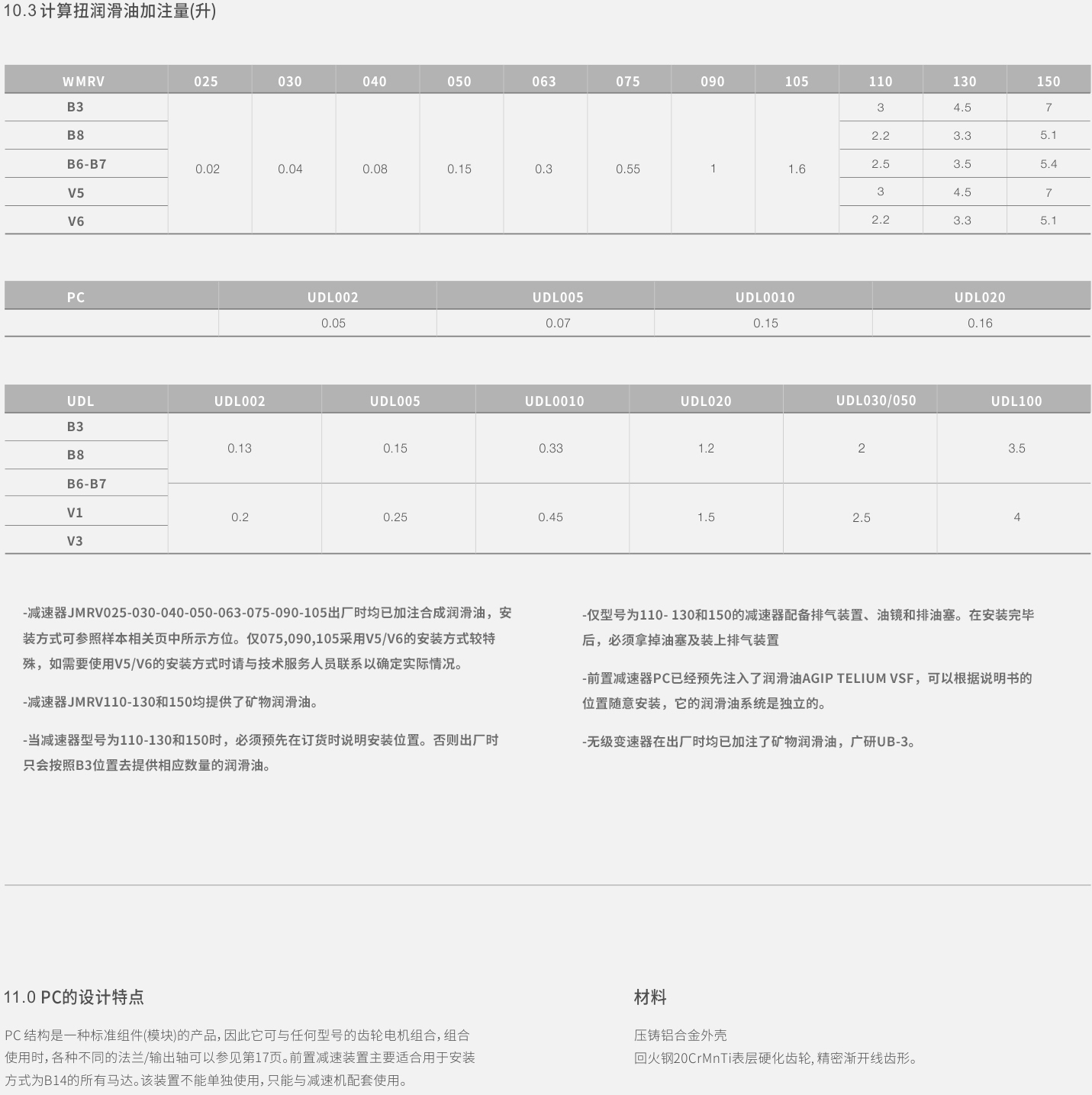

潤滑油

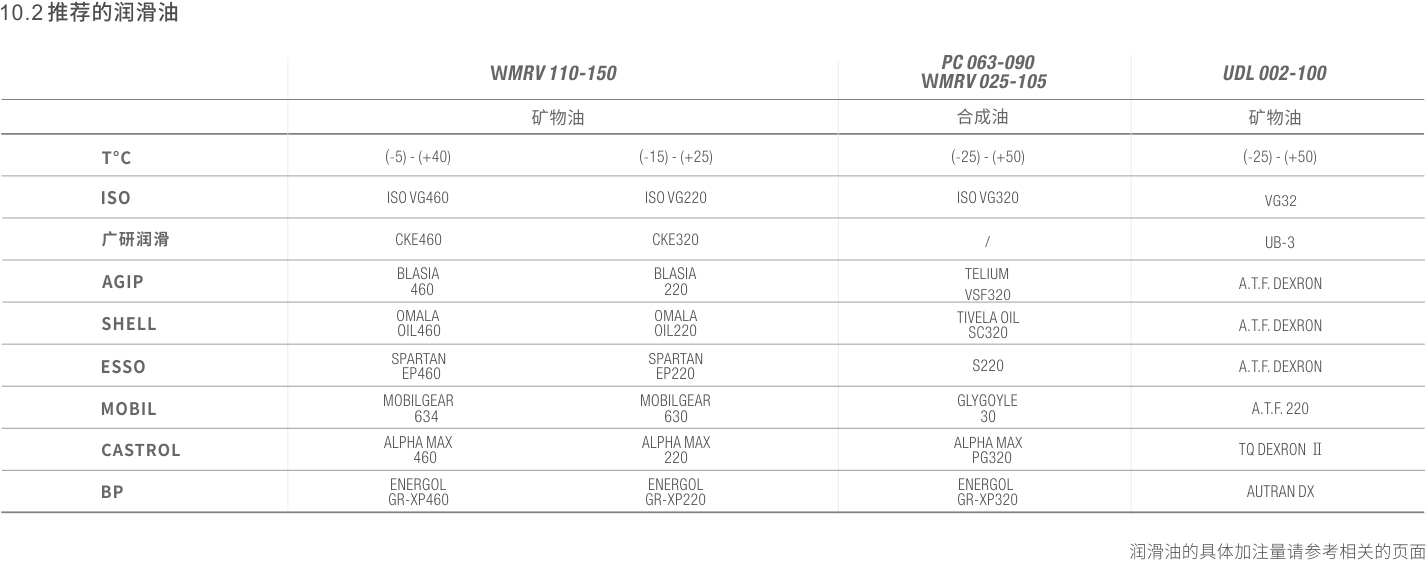

潤滑油說明

如在圖表中不能查到對應的溫度，請與我們技術服務人員聯系。

如果溫度低于-30°C或高于60°C時，必須使用特殊油封。

如果在注油時的溫度低于0°C時，必須注意以下幾點：

1.電機選型必須符合周圍環境與工作條件。

2.電機的功率選擇必須考慮到在寒冷天氣時較大的起動扭矩。

3.鑄鐵外殼的減速器要避免忽然承受過重的沖擊負載，因為在-15°C或以下時鑄鐵的物理性能可能會變得較脆。4.在剛開始使用時,可能會出現潤滑油的問題,因為新的潤滑油的粘度較高,因此推薦先讓減速器在空載情況下運行幾分鐘才開始加載.潤滑油在使用大約10.000時后必須更換，但也要視減速機的具體工作環境而定。對于沒有注油孔的減速器來說,是永遠不需要更換潤滑油的。
